大家都知道一般防爆電機有兩種接法星型接法和三角接法，今天跟大家用幾張圖來了解一下防爆電機的具體接線方法，一看就明白，一分鐘學會。

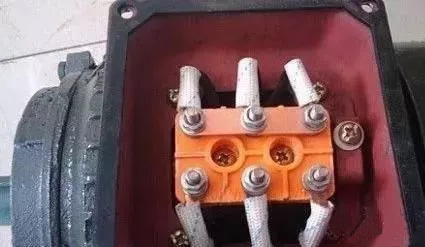

首先第一種星型接法(下圖為實物圖)

星型接法

星型接法是把電機三相線圈的3個末端連接在一起作為公共端，由3個首端引出3條火線的連接方式，原理圖如下：

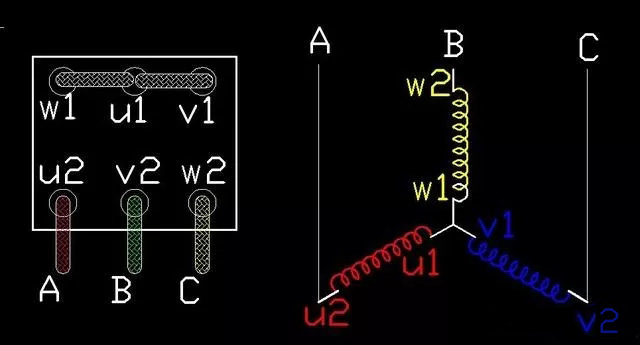

星型接法原理圖

第二種為三角接線法（下圖為實物圖）

三角接法

三角接線法是把電機三相線圈的每一相的繞組的始端依次相接的連接方式，原理圖如下：

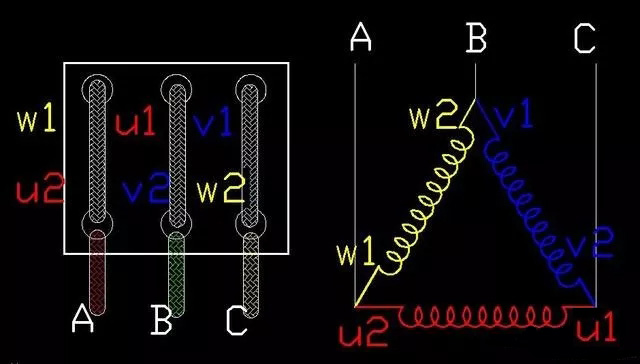

三角接法原理圖

星形和三角形接法在電壓上和電流上的區別

三角形接法時電機相電壓等于線電壓；線電流等于根號3倍的相電流。

星形接時，線電壓是相電壓的根號3倍，而線電流等于相電流。

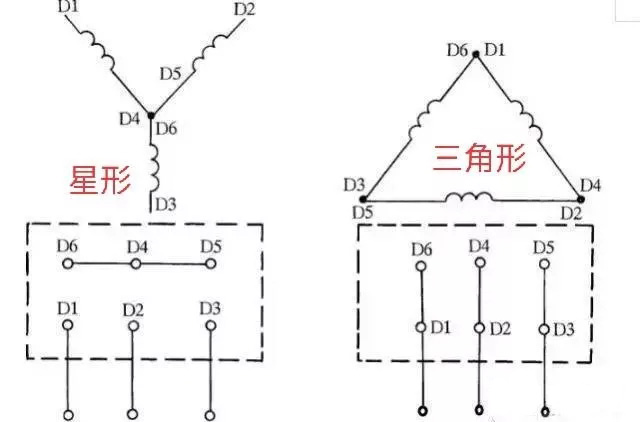

防爆電機接法對比圖

其實，就是這么簡單，第一，記住電機接線端的樣子，一橫為⭐，三豎為△。并且記住他們的區別，就會應用自如。
